高溫質子交換膜是燃料電池、電解水設備的核心核心組件，其工作環境長期處于120-200℃高溫工況，性能直接決定設備的效率、穩定性與使用壽命。交聯度作為衡量高溫質子交換膜三維網絡結構致密性的關鍵指標，直接影響膜的機械強度、質子傳導率、熱穩定性及耐化學腐蝕性，因此，精準掌握高溫質子交換膜交聯度測試方法，對材料研發、生產質控及工程應用至關重要。本文詳細拆解高溫質子交換膜交聯度的主流測試方法，重點介紹低場核磁技術的應用優勢，幫行業從業者快速找到適配的測試方案。
一、高溫質子交換膜交聯度測試的核心意義
高溫質子交換膜的核心價值的是在高溫環境下實現高效質子傳導與氣體阻隔，而這一特性完-全依賴其內部的三維交聯網絡。交聯度過低，膜的結構松散，易發生溶脹、降解，導致質子傳導效率下降、設備泄漏；交聯度過高，膜的脆性增加，易破裂，同時會阻礙質子遷移，同樣影響設備性能。
無論是研發階段優化配方（如交聯劑用量、固化工藝），還是生產階段把控產品一致性，亦或是老化評估階段追蹤膜性能衰減，都需要精準測試交聯度。因此，選擇一種高效、精準、適配高溫質子交換膜特性的測試方法，是推動高溫質子交換膜產業化、高性能化的關鍵前提。
二、高溫質子交換膜交聯度傳統測試方法痛點
在膜材料的實驗室表征中，常用的交聯度測試方法存在明顯的局限性：
1、溶劑溶脹法（Flory-Rehner方程）：
這是測定交聯度最-經典的方法。然而，對于高溫質子交換膜，特別是含有酸性基團（如磺酸基）的膜材料，其在常用溶劑中的溶脹行為極其復雜，且往往伴隨著離子解離，導致計算誤差極大。此外，該方法耗時長，且無法對同一張膜進行連續監測。
2、差示掃描量熱法（DSC）：
通過測定玻璃化轉變溫度（Tg）的變化來間接反映交聯度。但高溫膜本身耐熱性好，Tg往往很高或被分解峰掩蓋，且Tg對低交聯度的變化不敏感。
3、力學性能測試：
雖然交聯度與模量正相關，但膜中增強材料（如PTFE多孔膜、纖維）的加入會嚴重干擾力學數據，導致難以剝離出純聚合物網絡的真實交聯貢獻。
三、低場核磁技術測試高溫質子交換膜交聯度
鑒于傳統方法的不足，低場核磁技術（Low-Field Nuclear Magnetic Resonance, LF-NMR）作為一種無損、快速的檢測手段，逐漸在質子交換膜研發中嶄露頭角。該技術不破壞樣品，能夠深入探測聚合物鏈的微觀動力學信息。
低場核磁技術的核心是利用高溫質子交換膜中氫核（1H）的弛豫行為，與分子鏈運動自由度的強關聯特性，實現交聯度定量表征。具體而言：
高溫質子交換膜的交聯度越高，分子鏈被交聯點束縛越緊密，鏈段運動越受限，氫核周圍的分子環境越“剛性"，橫向弛豫時間（T?）越短；反之，交聯度越低，分子鏈段運動越自由，氫核環境越“柔性"，橫向弛豫時間（T?）越長。

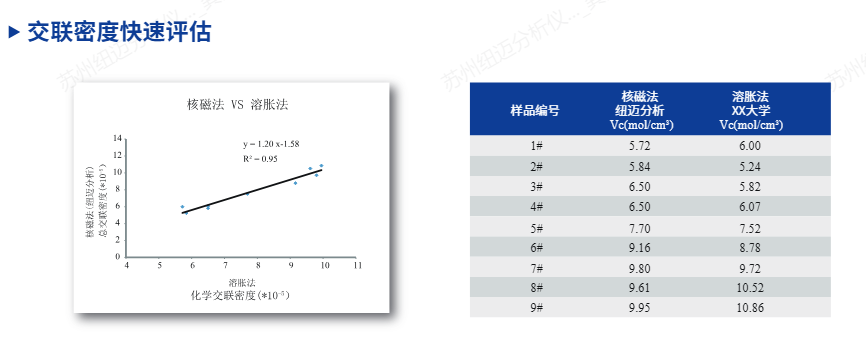

測試時，利用低場核磁設備可快速檢測氫核的T?弛豫時間分布，結合已知交聯密度的標準樣品建立校準曲線，即可在幾分鐘內完成單個樣品的交聯度定量計算，無需復雜前處理。
四、低場核磁技術測試高溫質子交換膜交聯度的核心優勢
快速高效：單次測試僅需3分鐘以內，較傳統方法效率提升數十倍，可滿足批量樣品快速篩選、生產線上實時質控需求，大幅縮短研發與生產周期。
無損檢測：無需化學試劑，無需切割、溶脹、萃取等破壞性處理，保留樣品原始結構與性能，同一樣品可重復測試，便于追蹤膜在不同老化階段、不同高溫工況下的交聯度變化。
精準適配：不受填料、雜質干擾，對低交聯度、高交聯度的高溫質子交換膜均有良好適配性，測試精度遠超傳統方法；同時能真實反映膜內部交聯網絡的均勻性，為配方優化提供微觀數據支撐。
操作便捷：樣品制備簡單，僅需裁剪成適配設備的小塊，無需復雜前處理；儀器操作簡便，無需專業操作員長期培訓，設備體積適中，易在實驗室和生產車間推廣。
原位變溫：專用設備可配備高低溫控制系統，能模擬高溫質子交換膜的實際工作工況，原位監測不同溫度下的交聯度動態變化，助力極-端環境用膜研發。
在線客服1
